Как отрегулировать скорость потока с помощью клапана управления высоким давлением?

Регулировка скорости потока с использованием клапана управления высоким давлением является критическим процессом в различных промышленных приложениях. Как ведущий поставщик клапанов управления высоким давлением, мы понимаем значимость точной корректировки скорости потока и его влияние на эффективность и безопасность промышленных систем. В этом блоге мы углубимся в детали того, как регулировать скорость потока, используя клапан управления высоким давлением, охватывая основные принципы, методы и соображения.

Основные принципы корректировки скорости потока

Прежде чем мы обсудим методы корректировки, важно понять основные принципы контроля скорости потока в системах высокого давления. Скорость потока через управляющий клапан определяется несколькими факторами, включая различие давления в клапане, размер открытия клапана и характеристики контролируемой жидкости. Согласно законам динамики жидкости, скорость потока (Q) может быть описана следующим уравнением:

[Q = C_V \ SQRT {\ frac {\ delta p} {\ rho}}]

Где:

• (Q) - это скорость потока
• (C_V) - коэффициент клапана, который представляет собой способность потока клапана
• (\ Delta p) - это разность давления в клапане
• (\ ro) - плотность жидкости

Из этого уравнения мы видим, что скорость потока непосредственно пропорциональна коэффициенту клапана и квадратному корню от разности давления и обратно пропорциональна квадратному корню плотности жидкости. Поэтому, чтобы настроить скорость потока, мы можем либо изменить коэффициент клапана, регулируя отверстие клапана, либо манипулировать различием давления.

Типы клапанов управления высоким давлением

Существует два основных типа клапанов контроля высокого давления, которые обычно используются в промышленных приложениях:Электрический клапан управления высоким давлениемиПневматический клапан контроля высокого давленияПолем

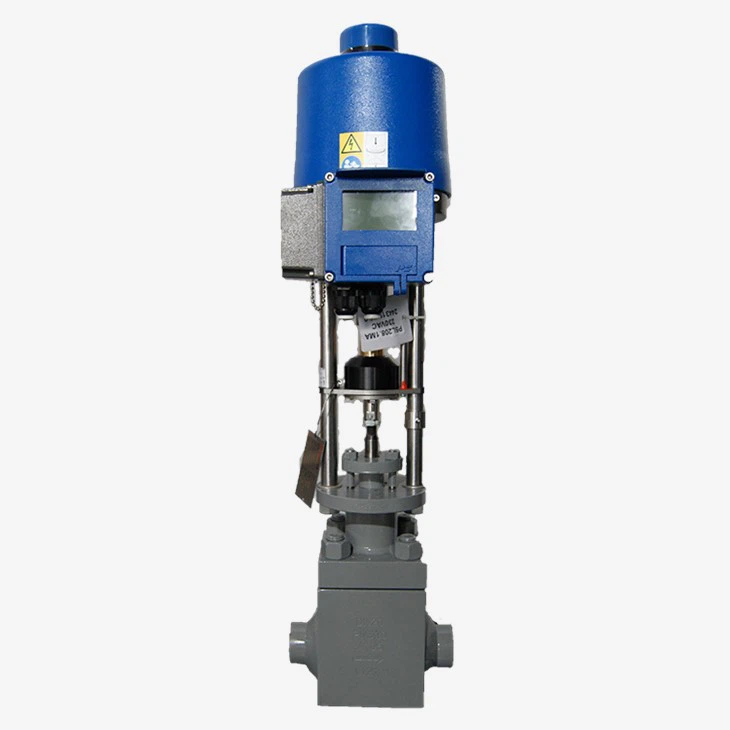

• Электрический клапан управления высоким давлением: Этот тип клапана приводится в действие электродвигателем. Он предлагает точный контроль и может быть легко интегрирован с системами автоматизации. Электрические клапаны подходят для применений, где требуется точная и повторяемая регулировка скорости потока.

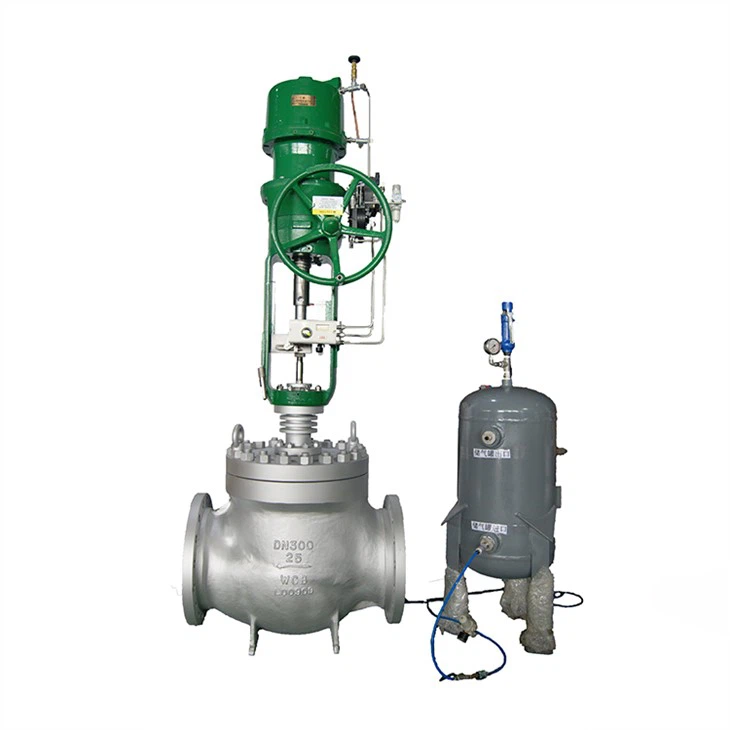

• Пневматический клапан контроля высокого давления: Пневматические клапаны приводятся в действие сжатым воздухом. Они известны своим быстрым временем реагирования и высокой надежностью. Пневматические клапаны часто используются в приложениях, где необходимо быстрое изменение скорости потока.

Методы регулировки скорости потока

Ручная корректировка

Ручная корректировка является самым простым методом регулировки скорости потока. Он включает в себя непосредственное изменение отверстия клапана, повернув маховик или используя рычаг. Этот метод подходит для приложений, когда скорость потока не нужно менять часто или когда автоматизированная система управления недоступна.

Чтобы вручную отрегулировать скорость потока:

1. Во -первых, определите текущую скорость потока, используя счетчик потока.
2. Затем медленно поверните маховое колесо или используйте рычаг, чтобы увеличить или уменьшить отверстие клапана.
3. Непрерывно контролируйте скорость потока, используя счетчик потока до тех пор, пока не будет достигнута желаемая скорость потока.

Важно отметить, что ручная корректировка требует тщательного внимания и опыта, так как превышение - корректировка может привести к нестабильному потоку или повреждению клапана.

Автоматическая регулировка

Автоматическая корректировка чаще используется в промышленных применениях, особенно в крупных системах, где необходим точный и непрерывный контроль скорости потока. Есть два основных типа методов автоматической настройки:

• Контроль обратной связи: В системе управления обратной связью для измерения фактической скорости потока используется счетчик потока. Измеренное значение затем сравнивается с желаемой заданной точкой. Если между двумя значениями существует разница, система управления отправит сигнал на привод клапана, чтобы регулировать отверстие клапана до тех пор, пока фактическая скорость потока не сопоставит заданную точку.
• Feed - прямое управление: FEED - прямое управление основано на прогнозировании изменений в скорости потока. Он использует датчики для измерения других переменных процесса, таких как давление или температура, которые могут повлиять на скорость потока. Основываясь на этих измерениях, система управления может заранее отрегулировать отверстие клапана, чтобы компенсировать ожидаемые изменения в скорости потока.

Соображения во время корректировки расхода

Характеристики клапана

Различные клапаны управления высоким давлением имеют разные характеристики потока, такие как линейный, равный процент и быстрое открытие. Характеристика потока клапана определяет, как изменяется скорость потока с открытием клапана. Следовательно, важно выбрать клапан с соответствующей характеристикой потока для конкретного приложения.

Например, в приложениях, где небольшое изменение в отверстии клапана должно привести к значительному изменению скорости потока, быстрый открытый клапан может быть более подходящим. С другой стороны, в приложениях, где требуется более постепенное изменение скорости потока, клапан равный процент может быть лучшим выбором.

Давление и температура

Давление и температура жидкости могут значительно повлиять на скорость потока и производительность клапана. Высокое давление может привести к тому, что клапан носит быстрее, в то время как высокая температура может изменить физические свойства материалов клапана.

Следовательно, при корректировке расхода необходимо контролировать давление и температуру жидкости и убедиться, что клапан работает в пределах его номинального диапазона давления и температуры. Если давление или температура превышают номинальные значения, следует принимать соответствующие меры, такие как снижение давления или использование клапана с более высоким уровнем давления и температуры.

Техническое обслуживание клапана

Обычное обслуживание клапана имеет решающее значение для точной регулировки скорости потока. Со временем клапаны могут накапливать грязь, обломки или коррозию, что может повлиять на открытие и закрытие клапана и привести к неточному контролю скорости потока.

Для обеспечения надлежащего обслуживания клапана:

1. Регулярно очищайте клапан, чтобы удалить грязь или мусор.
2. Проверьте упаковку клапана для утечек и при необходимости замените его.
3. Смажьте движущиеся части клапана, чтобы уменьшить трение.
4. Выполните периодические проверки и тесты, чтобы убедиться, что клапан находится в хорошем рабочем состоянии.

Заключение

Регулировка скорости потока с использованием клапана управления высоким давлением является сложным, но важным процессом в промышленных приложениях. Понимая основные принципы, выбирая правильный тип клапана и используя соответствующие методы корректировки, мы можем достичь точного и эффективного контроля скорости потока.

Как поставщик клапана управления высоким давлением, мы предлагаем широкий спектр высокого качестваЭлектрический клапан управления высоким давлениемиПневматический клапан контроля высокого давленияПродукты для удовлетворения разнообразных потребностей наших клиентов. Если вы заинтересованы в наших продуктах или вам нужна дополнительная информация о корректировке скорости потока, пожалуйста, свяжитесь с нами для закупок и дальнейших обсуждений.

Ссылки

1. Miller, RW (1996). Справочник по измерению потока. МакГроу - Хилл.
2. Schweitzer, PA (2006). Справочник по выбору клапана. Баттерворт - Хейнеманн.
3. Валас, С.М. (1990). Химический процесс оборудование: выбор и дизайн. Баттерворт - Хейнеманн.
