Каковы основные компоненты пневматического поршневого привода?

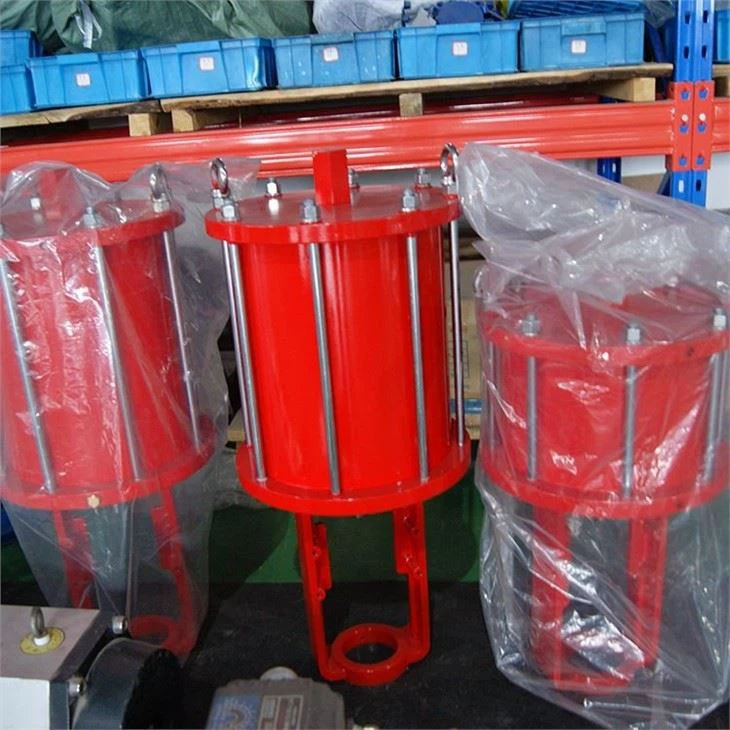

Пневматический привод поршня является важным устройством в различных промышленных применениях, преобразующее энергию сжатого воздуха в механическое движение. Как надежный поставщикПневматический поршневой приводЯ здесь, чтобы углубиться в основные компоненты, которые составляют этот существенный кусок оборудования.

Поршень

Поршень является сердцем пневматического привода поршня. Это цилиндрический компонент, который перемещается взад -вперед в склоне цилиндра привода. Когда сжатый воздух вводится в одну сторону поршня, он создает различие давления, которое заставляет поршень двигаться в определенном направлении. Движение поршня непосредственно отвечает за выход и движение привода.

Поршни обычно изготовлены из таких материалов, как алюминий, сталь или латунь, в зависимости от требований применения. Алюминиевые поршни легки и обеспечивают хорошую коррозионную стойкость, что делает их подходящими для применений общего назначения. Стальные поршни, с другой стороны, более долговечны и могут выдерживать более высокие давления и нагрузки, что делает их идеальными для сильных применений.

Цилиндр

Цилиндр - это корпус, который содержит поршень и обеспечивает запечатанную камеру для сжатого воздуха, чтобы действовать. Обычно он изготовлен из таких материалов, как алюминий, нержавеющая сталь или чугун, в зависимости от требований применения. Кершке цилиндра должен быть точно обработан, чтобы обеспечить плавную и без утечку работы поршня.

Цилиндр также включает в себя порты для входа и выхода сжатого воздуха. Эти порты соединены с системой подачи воздуха и управляемыми клапанами, которые регулируют поток воздуха в цилиндр и из нее. Размер и количество портов зависят от типа привода и его конкретного применения.

Конечные шапки

Конечные крышки расположены на обоих концах цилиндра и выполняют несколько важных функций. Они обеспечивают уплотнение для цилиндра, предотвращение утечки воздуха и обеспечение эффективной работы привода. Конечные крышки также размещают подшипники поршневого стержня, которые поддерживают поршневой стержень и позволяют ему плавно перемещаться в цилиндре.

Кроме того, конечные крышки могут включать такие функции, как амортизационные устройства, которые помогают уменьшить удар и шум, создаваемые поршнем в конце его хода. Амортизирующие устройства могут быть либо механическими, либо пневматическими, и они предназначены для замедления поршня по мере приближения к концу своего хода, предотвращая повреждение привода и подключенного оборудования.

Поршень

Поршневой стержень является важнейшим компонентом, который соединяет поршень с внешней нагрузкой или механизмом. Он передает линейное движение поршня на нагрузку, позволяя приводителю выполнять свою предполагаемую функцию. Поршневой стержень обычно изготовлен из таких материалов, как нержавеющая сталь или хромированная сталь, которые обеспечивают хорошую коррозионную стойкость и долговечность.

Поршневый стержень должен быть точно обработан, чтобы обеспечить плавную и прямую работу. Также важно выбрать соответствующий диаметр и длину поршневого стержня на основе требований применения, включая нагрузку, длину хода и условия работы.

Уплотнения

Печать играют жизненно важную роль в работе пневматического привода поршня. Они предотвращают утечку воздуха между поршнем и стволом цилиндра, а также между поршневым стержнем и конечными крышками. Уплотнения обычно изготавливаются из таких материалов, как резина, полиуретан или PTFE, в зависимости от требований применения.

Существует несколько типов уплотнений, используемых в пневматических поршневых приводах, в том числе уплотнительные кольца, поршневые уплотнения, уплотнения стержней и уплотнения стеклоочистителей. Уплотнительные кольца являются наиболее распространенным типом уплотнения и используются для обеспечения статического уплотнения между двумя сопряженными поверхностями. Поршневые уплотнения и уплотнения стержня используются для обеспечения динамического уплотнения между поршнем и отверстием цилиндра, а также стержни поршня и конечными крышками соответственно. Уплотнения стеклоочистителей используются для предотвращения въезда грязи, пыли и других загрязняющих веществ и повреждения уплотнений и других компонентов.

Пружины

Пружины часто используются в пневматических поршневых приводах, чтобы обеспечить обратную силу для поршня. В приводе пружины пружина сжимается, когда поршень движется в одном направлении, и он дает силу вернуть поршень в свое исходное положение при высвобождении давления воздуха. Пружины могут быть либо сжавными пружинами, либо сцепленными пружинами, в зависимости от типа привода и его конкретного применения.

Выбор соответствующей пружины имеет решающее значение для обеспечения надлежащей работы привода. Скорость пружины или жесткость должна быть тщательно рассчитана на основе требований нагрузки, длины хода и рабочих условий привода.

Управляющие клапаны

Управляющие клапаны являются неотъемлемой частью пневматической системы, которая управляет работой привода поршня. Они регулируют поток сжатого воздуха в цилиндр и из нее, позволяя приводителю двигаться в определенном направлении и на определенной скорости. Управляющие клапаны могут быть ручными или автоматизированными, в зависимости от требований применения.

Существует несколько типов управляющих клапанов, используемых в пневматических поршневых приводах, включая соленоидные клапаны, ручные клапаны и пропорциональные клапаны. Соленоидные клапаны являются наиболее распространенным типом управляющего клапана и используются для управления потоком воздуха с использованием электрического сигнала. Ручные клапаны работают вручную и обычно используются для простых приложений или для экстренных отключений. Пропорциональные клапаны используются для контроля потока воздуха пропорционально, что позволяет точно контролировать скорость и положение привода.

Сравнение с пневматическими приводами диафрагмы

В то время как пневматические приводы поршня широко используются в различных промышленных приложениях, они не являются единственным типом пневматического привода.Пневматические приводы диафрагмыявляются еще одним популярным вариантом, и у них есть некоторые уникальные характеристики, которые делают их подходящими для определенных приложений.

Приводы пневматической диафрагмы используют гибкую диафрагму для преобразования давления воздуха в механическое движение. В отличие от приводов поршня, которые используют расположение поршня и цилиндров, приводы диафрагмы имеют более простую конструкцию и, как правило, более компактные и легкие. Приводы диафрагмы также хорошо подходят для применений, которые требуют низкой силы и короткого хода, например, в контрольных клапанах и небольших системах автоматизации.

Тем не менее, пневматические приводы поршня предлагают несколько преимуществ по сравнению с приводами диафрагмы. Они могут генерировать более высокие силы и более длительные удары, что делает их подходящими для сильных приложений. Приводы поршня также обеспечивают более точное и повторяемое движение, что важно для приложений, которые требуют точного позиционирования и управления.

Заключение

В заключение, пневматический привод поршня является сложным устройством, которое состоит из нескольких основных компонентов, каждый из которых играет решающую роль в его работе. Понимание функции и важности этих компонентов имеет важное значение для выбора правильного привода для вашего конкретного приложения и обеспечения его надежной и эффективной производительности.

Как ведущий поставщикПневматический поршневой приводМы предлагаем широкий спектр высококачественных приводов, которые предназначены для удовлетворения разнообразных потребностей наших клиентов. Наши приводы производятся с использованием новейших технологий и материалов, и они строго протестированы, чтобы обеспечить их надежность и производительность.

Если вы находитесь на рынке для пневматического привода поршня, мы приглашаем вас связаться с нами, чтобы обсудить ваши конкретные требования. Наша команда экспертов будет рада предоставить вам подробную информацию о наших продуктах и поможет вам выбрать правильный привод для вашего приложения. Мы с нетерпением ждем возможности поработать с вами и предоставить вам лучшие решения для ваших промышленных потребностей.

Ссылки

• ASME B30.16 - накладные подъемники (поднятый)
• ISO 15552 - мощность пневматической жидкости - цилиндры
• NFPA T3.20 - Пневматические цилиндры и приводы
